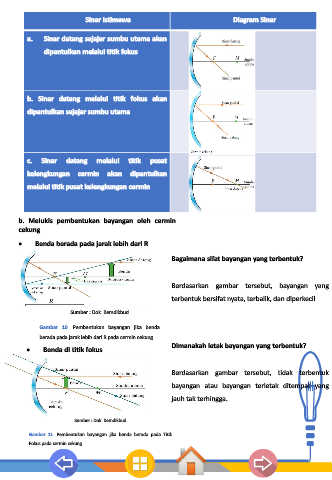

Page 25 - E-MODUL CAHAYA_Neat revisi terakhir

Sinar Istimewa Diagram Sinar

a. Sinar datang sejajar sumbu utama akan

dipantulkan melalui titik fokus

b. Sinar datang melalui titik fokus akan

dipantulkan sejajar sumbu utama

c. Sinar datang melalui titik pusat

kelengkungan cermin akan dipantulkan
melalui titik pusat kelengkungan cermin

b. Melukis pembentukan bayangan oleh cermin
cekung
• Benda berada pada jarak lebih dari R

Bagaimana sifat bayangan yang terbentuk?

Berdasarkan gambar tersebut, bayangan yang

terbentuk bersifat nyata, terbalik, dan diperkecil

Sumber : Dok. Kemdikbud

Gambar 10. Pembentukan bayangan jika benda
berada pada jarak lebih dari R pada cermin cekung
• Benda di titik fokus Dimanakah letak bayangan yang terbentuk?

Berdasarkan gambar tersebut, tidak terbentuk

bayangan atau bayangan terletak ditempat yang
jauh tak terhingga.

Sumber : Dok. Kemdikbud

Gambar 11. Pembentukan bayangan jika benda berada pada Titik
Fokus pada cermin cekung
