E-modul Fisika SMA Kelas X Semester 1 2021
F = 10 N
1
U
o
60
B T
S
F 2 = 20 N

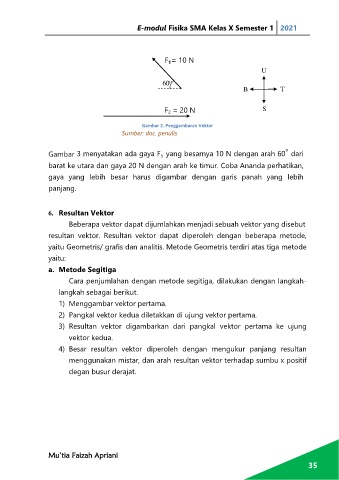

Gambar 2. Penggambaran Vektor
Sumber: doc. penulis
o
Gambar 3 menyatakan ada gaya F yang besarnya 10 N dengan arah 60 dari
1
barat ke utara dan gaya 20 N dengan arah ke timur. Coba Ananda perhatikan,
gaya yang lebih besar harus digambar dengan garis panah yang lebih
panjang.
6. Resultan Vektor
Beberapa vektor dapat dijumlahkan menjadi sebuah vektor yang disebut
resultan vektor. Resultan vektor dapat diperoleh dengan beberapa metode,
yaitu Geometris/ grafis dan analitis. Metode Geometris terdiri atas tiga metode
yaitu:
a. Metode Segitiga
Cara penjumlahan dengan metode segitiga, dilakukan dengan langkah-
langkah sebagai berikut.
1) Menggambar vektor pertama.
2) Pangkal vektor kedua diletakkan di ujung vektor pertama.
3) Resultan vektor digambarkan dari pangkal vektor pertama ke ujung
vektor kedua.
4) Besar resultan vektor diperoleh dengan mengukur panjang resultan
menggunakan mistar, dan arah resultan vektor terhadap sumbu x positif
degan busur derajat.
Mu’tia Faizah Apriani
35
