MODUL SISTEM KONTROL TERPROGRAM XI TOI

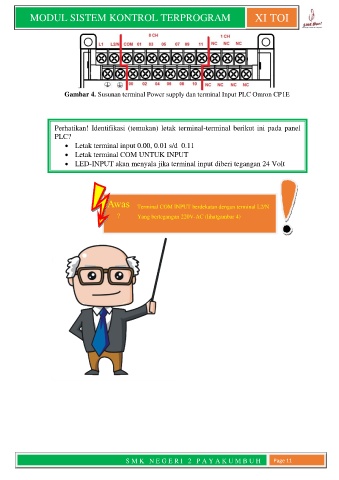

Gambar 4. Susunan terminal Power supply dan terminal Input PLC Omron CP1E

Perhatikan! Identifikasi (temukan) letak terminal-terminal berikut ini pada panel

PLC?
 Letak terminal input 0.00, 0.01 s/d 0.11
 Letak terminal COM UNTUK INPUT
 LED-INPUT akan menyala jika terminal input diberi tegangan 24 Volt

Terminal COM INPUT berdekatan dengan terminal L2/N
Yang bertegangan 220V-AC (lihatgambar 4)
