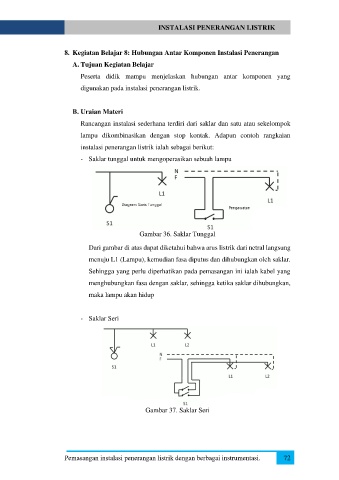

INSTALASI PENERANGAN LISTRIK

8. Kegiatan Belajar 8: Hubungan Antar Komponen Instalasi Penerangan
A. Tujuan Kegiatan Belajar

Peserta didik mampu menjelaskan hubungan antar komponen yang
digunakan pada instalasi penerangan listrik.

B. Uraian Materi
Rancangan instalasi sederhana terdiri dari saklar dan satu atau sekelompok

lampu dikombinasikan dengan stop kontak. Adapun contoh rangkaian
instalasi penerangan listrik ialah sebagai berikut:

- Saklar tunggal untuk mengoperasikan sebuah lampu

Gambar 36. Saklar Tunggal

Dari gambar di atas dapat diketahui bahwa arus listrik dari netral langsung

menuju L1 (Lampu), kemudian fasa diputus dan dihubungkan oleh saklar.

Sehingga yang perlu diperhatikan pada pemasangan ini ialah kabel yang
menghubungkan fasa dengan saklar, sehingga ketika saklar dihubungkan,

maka lampu akan hidup

- Saklar Seri

Gambar 37. Saklar Seri

Pemasangan instalasi penerangan listrik dengan berbagai instrumentasi. 72
