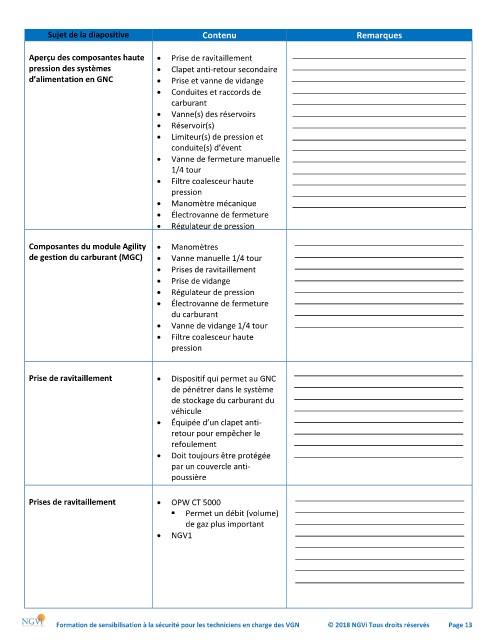

Sujet de la diapositive       Contenu                                              Remarques

Aperçu des composantes haute   Prise de ravitaillement
pression des systèmes          Clapet anti-retour secondaire
d’alimentation en GNC          Prise et vanne de vidange
                               Conduites et raccords de

                                  carburant
                               Vanne(s) des réservoirs
                               Réservoir(s)
                               Limiteur(s) de pression et

                                  conduite(s) d’évent
                               Vanne de fermeture manuelle

                                  1/4 tour
                               Filtre coalesceur haute

                                  pression
                               Manomètre mécanique
                               Électrovanne de fermeture
                               Régulateur de pression

Composantes du module Agility  Manomètres
de gestion du carburant (MGC)  Vanne manuelle 1/4 tour

                                            Prises de ravitaillement
                                            Prise de vidange
                                            Régulateur de pression
                                            Électrovanne de fermeture

                                                du carburant
                                            Vanne de vidange 1/4 tour
                                            Filtre coalesceur haute

                                                pression

Prise de ravitaillement        Dispositif qui permet au GNC
Prises de ravitaillement          de pénétrer dans le système
                                  de stockage du carburant du
                                  véhicule

                               Équipée d’un clapet anti-
                                  retour pour empêcher le
                                  refoulement

                               Doit toujours être protégée
                                  par un couvercle anti-
                                  poussière

                               Vérifier l’état du joint torique

                               OPW CT 5000
                                   Permet un débit (volume)
                                       de gaz plus important

                               NGV1
