Page 72 - PDF Interactivo_Estructuras de madera_Informe I
P. 72

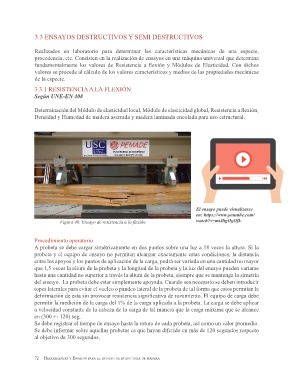

3.3 ENSAYOS DESTRUCTIVOS Y SEMI DESTRUCTIVOS 3.3.2. TENSIÓN PARALAELA A LA FIBRA
Según UNE-EN 408
Realizados en laboratorio para determinar las características mecánicas de una especie,
procedencia, etc. Consisten en la realización de ensayos en una máquina universal que determina Determinación del Módulo de elasticidad a tracción paralela a la fibra, Resistencia a tracción
fundamentalmente los valores de Resistencia a flexión y Módulos de Elasticidad. Con dichos paralela, Densidad y Humedad de madera aserrada y madera laminada encolada para uso estructural.
valores se procede al cálculo de los valores característicos y medios de las propiedades mecánicas
de la especie.
3.3.1 RESISTENCIA A LA FLEXIÓN
Según UNE-EN 408
Determinación del Módulo de elasticidad local, Módulo de elasticidad global, Resistencia a flexión,
Densidad y Humedad de madera aserrada y madera laminada encolada para uso estructural.
El ensayo puede visualizarse
en: https://www.youtube.com/
watch?v=lPlIsR9GP0s
El ensayo puede visualizarse Figura 41. Ensayo de tensión paralela a la fibra
en: https://www.youtube.com/
Figura 40. Ensayo de resistencia a la flexión watch?v=mtJltgOgOfk
Procedimiento operatorio
La probeta se debe cargar por medio de mordazas que permitan en la medida de lo posible de una
Procedimiento operatorio carga de tracción, sin provocar flexión. Se debe registrar las características de las mordazas y las
A probeta se debe cargar simétricamente en dos puntos sobre una luz a 18 veces la altura. Si la condiciones de carga realmente usadas. La carga se debe aplicar de forma continua. La velocidad
probeta y el equipo de ensayo no permiten alcanzar exactamente estas condiciones, la distancia de deformación de la probeta no debe sobrepasar los 0,00005 seg.
entre los apoyos y los puntos de aplicación de la carga, podrá ser variada en una cantidad no mayor La carga máxima aplicada a la probeta no debe superar el límite elástico ni causar danos en esta.
que 1,5 veces la altura de la probeta y la longitud de la probeta y la luz del ensayo pueden variarse Si se producen movimientos significativos, como por ejemplo con mordazas tipo cuña, pueden ser
hasta una cantidad no superior a través la altura de la probeta, siempre que se mantenga la simetría necesarios ensayos preliminares para establecer la velocidad de avance de la cabeza.
del ensayo. La probeta debe estar simplemente apoyada. Cuando sea necesario se deben introducir El dispositivo de ensayo debe permitir la medición de la fuerza con una precisión de 1% o para
topes laterales para evitar el vuelco o pandeo lateral de la probeta de tal forma que estos permitan la cargas inferiores al 10% de la carga máxima, con una precisión de 0,1% de la carga máxima
deformación de esta sin provocar resistencia significativa de rozamiento. El equipo de carga debe aplicada.
permitir la medición de la carga del 1% de la carga aplicada a la probeta. La carga se debe aplicar La deformación, se medirá sobre un segmento de longitud igual a cinco veces la anchura de la
a velocidad constante de la cabeza de la carga de tal manera que la carga máxima que se alcance sección de mayor dimensión de la sección de la pieza y separado del extremo de las mordazas,
en (300 +- 120) seg. al menos 2 veces la anchura. Se utilizaran dos extensómetros colocados de tal forma que se
Se debe registrar el tiempo de ensayo hasta la rotura de cada probeta, así como un valor promedio. minimicen los posibles efectos de distorsión.
Se debe informar sobre aquellas probetas es que hayan diferido en más de 120 segundos respecto Las deformaciones se medirán con una precisión del 1% o para deformaciones menores que 2mm,
al objetivo de 300 segundos. con una precisión de 0,02 mm.
72 Herramientas y ensayos para el estudio de estructura de madera Herramientas y ensayos para el estudio de estructura de madera 73
