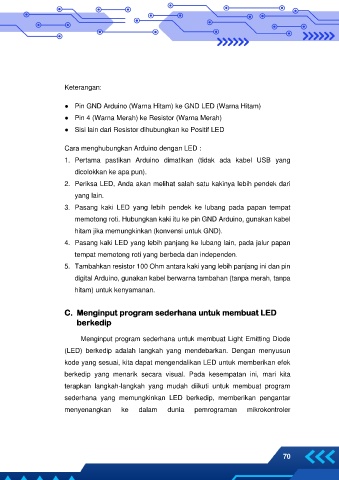

Keterangan:

● Pin GND Arduino (Warna Hitam) ke GND LED (Warna Hitam)

● Pin 4 (Warna Merah) ke Resistor (Warna Merah)

● Sisi lain dari Resistor dihubungkan ke Positif LED

Cara menghubungkan Arduino dengan LED :
1. Pertama pastikan Arduino dimatikan (tidak ada kabel USB yang

dicolokkan ke apa pun).
2. Periksa LED, Anda akan melihat salah satu kakinya lebih pendek dari

yang lain.

3. Pasang kaki LED yang lebih pendek ke lubang pada papan tempat
memotong roti. Hubungkan kaki itu ke pin GND Arduino, gunakan kabel

hitam jika memungkinkan (konvensi untuk GND).
4. Pasang kaki LED yang lebih panjang ke lubang lain, pada jalur papan

tempat memotong roti yang berbeda dan independen.

5. Tambahkan resistor 100 Ohm antara kaki yang lebih panjang ini dan pin
digital Arduino, gunakan kabel berwarna tambahan (tanpa merah, tanpa

hitam) untuk kenyamanan.

C. Menginput program sederhana untuk membuat LED
berkedip

Menginput program sederhana untuk membuat Light Emitting Diode

(LED) berkedip adalah langkah yang mendebarkan. Dengan menyusun

kode yang sesuai, kita dapat mengendalikan LED untuk memberikan efek
berkedip yang menarik secara visual. Pada kesempatan ini, mari kita

terapkan langkah-langkah yang mudah diikuti untuk membuat program
sederhana yang memungkinkan LED berkedip, memberikan pengantar

menyenangkan ke dalam dunia pemrograman mikrokontroler

70
