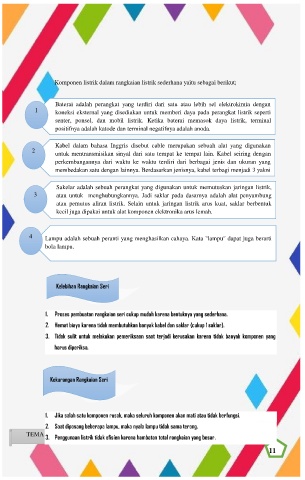

Komponen listrik dalam rangkaian listrik sederhana yaitu sebagai berikut;

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan

1 koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti

senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal
positifnya adalah katode dan terminal negatifnya adalah anoda.

Kabel dalam bahasa Inggris disebut cable merupakan sebuah alat yang digunakan
2 untuk mentransmisikan sinyal dari satu tempat ke tempat lain. Kabel seiring dengan

perkembangannya dari waktu ke waktu terdiri dari berbagai jenis dan ukuran yang
membedakan satu dengan lainnya. Berdasarkan jenisnya, kabel terbagi menjadi 3 yakni
kabel tembaga, kabel koaksial/kabel sepaksi, dan kabel serat optik.
Sakelar adalah sebuah perangkat yang digunakan untuk memutuskan jaringan listrik,
3 atau untuk menghubungkannya. Jadi saklar pada dasarnya adalah alat penyambung
atau pemutus aliran listrik. Selain untuk jaringan listrik arus kuat, saklar berbentuk

kecil juga dipakai untuk alat komponen elektronika arus lemah.

4 1. Lampu adalah sebuah peranti yang menghasilkan cahaya. Kata "lampu" dapat juga berarti

bola lampu.

Kelebihan Rangkaian Seri

1. Proses pembuatan rangkaian seri cukup mudah karena bentuknya yang sederhana.
2. Hemat biaya karena tidak membutuhkan banyak kabel dan saklar (cukup 1 saklar).

3. Tidak sulit untuk melakukan pemeriksaan saat terjadi kerusakan karena tidak banyak komponen yang

harus diperiksa.

Kekurangan Rangkaian Seri

1. Jika salah satu komponen rusak, maka seluruh komponen akan mati atau tidak berfungsi.

2. Saat dipasang beberapa lampu, maka nyala lampu tidak sama terang.
TEMA 3 SUBTEMA 1 PEMBELAJARAN 3
3. Penggunaan listrik tidak efisien karena hambatan total rangkaian yang besar.
