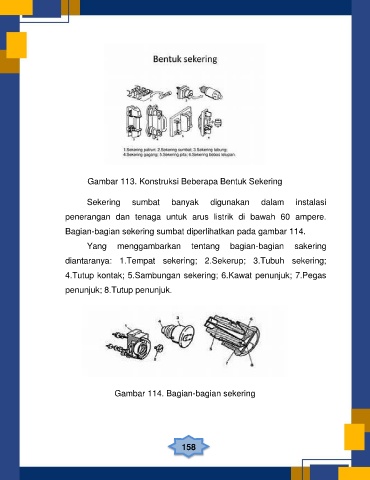

Gambar 113. Konstruksi Beberapa Bentuk Sekering
Sekering sumbat banyak digunakan dalam instalasi
penerangan dan tenaga untuk arus listrik di bawah 60 ampere.
Bagian-bagian sekering sumbat diperlihatkan pada gambar 114.
Yang menggambarkan tentang bagian-bagian sakering
diantaranya: 1.Tempat sekering; 2.Sekerup; 3.Tubuh sekering;
4.Tutup kontak; 5.Sambungan sekering; 6.Kawat penunjuk; 7.Pegas
penunjuk; 8.Tutup penunjuk.
Gambar 114. Bagian-bagian sekering
