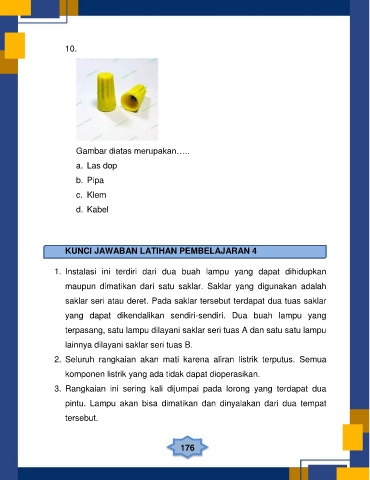

10.

Gambar diatas merupakan…..

a. Las dop

b. Pipa

c. Klem

d. Kabel

KUNCI JAWABAN LATIHAN PEMBELAJARAN 4

1. Instalasi ini terdiri dari dua buah lampu yang dapat dihidupkan

maupun dimatikan dari satu saklar. Saklar yang digunakan adalah

saklar seri atau deret. Pada saklar tersebut terdapat dua tuas saklar

yang dapat dikendalikan sendiri-sendiri. Dua buah lampu yang

terpasang, satu lampu dilayani saklar seri tuas A dan satu satu lampu

lainnya dilayani saklar seri tuas B.

2. Seluruh rangkaian akan mati karena aliran listrik terputus. Semua

komponen listrik yang ada tidak dapat dioperasikan.

3. Rangkaian ini sering kali dijumpai pada lorong yang terdapat dua

pintu. Lampu akan bisa dimatikan dan dinyalakan dari dua tempat

tersebut.
