Tegangan (V) dalam satuan volt (V) merupakan tegangan

sistem jaringan listrik atau sistem tegangan pada peralatan. Arus

(I) dalam satuan ampere (A) atau mili ampere (mA) adalah arus

yang mengalir dalam rangkaian, dan tahanan (R) dalam satuan

Ohm, kilo Ohm atau mega Ohm adalah nilai tahanan atau

resistansi total saluran yang tersambung pada sumber tegangan

listrik. Sehingga berlaku :

Bila dalam hal ini titik perhatiannya pada unsur manusia, maka
selain kabel (penghantar), sistem pentanahan dan bagian dari

peralatan lain, tubuh kita termasuk bagian dari tahanan rangkaian
tersebut (gambar 4).

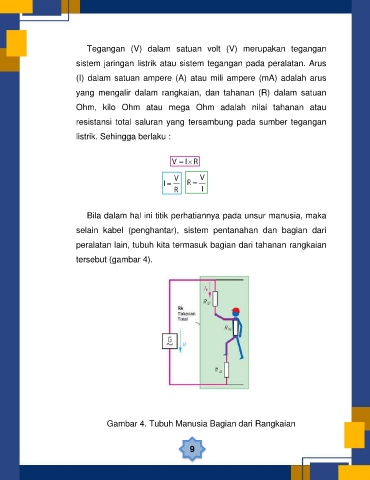

Gambar 4. Tubuh Manusia Bagian dari Rangkaian

9
