Disebut fitting duduk, karena pada dasarnya setelah dipasang

kedudukannya melekat ditempatnya semula (duduk). Fitting ini

disebut juga dengan fitting dinding karena dapat dipasang pada

dinding-dinding atau langit-langit (eternit).

Apabila fitting ini dipasang maka tutupnya harus dibuka terlebih

dahulu dengan memutar kekiri, kemudian bagian kaki ini

diletakkan dengan perantaraan sekrup. Bila pemasangannya tidak

dapat dilaksanakan secara langsung, perlu dipasang roset dari

kayu sebagai gantinya. Berikut contoh Fitting Duduk seperti

(gambar 96) berikut ini.

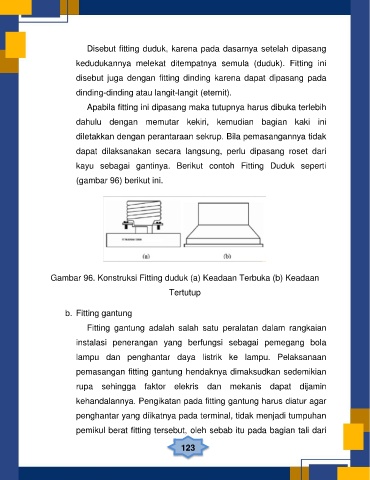

Gambar 96. Konstruksi Fitting duduk (a) Keadaan Terbuka (b) Keadaan

Tertutup

b. Fitting gantung

Fitting gantung adalah salah satu peralatan dalam rangkaian

instalasi penerangan yang berfungsi sebagai pemegang bola

lampu dan penghantar daya listrik ke lampu. Pelaksanaan

pemasangan fitting gantung hendaknya dimaksudkan sedemikian

rupa sehingga faktor elekris dan mekanis dapat dijamin

kehandalannya. Pengikatan pada fitting gantung harus diatur agar

penghantar yang diikatnya pada terminal, tidak menjadi tumpuhan

pemikul berat fitting tersebut, oleh sebab itu pada bagian tali dari

123
