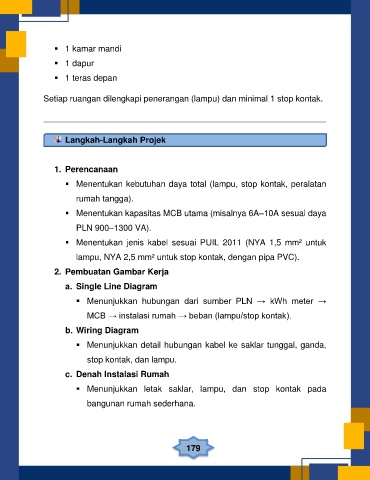

 1 kamar mandi

 1 dapur

 1 teras depan

Setiap ruangan dilengkapi penerangan (lampu) dan minimal 1 stop kontak.

Langkah-Langkah Projek

1. Perencanaan

 Menentukan kebutuhan daya total (lampu, stop kontak, peralatan

rumah tangga).

 Menentukan kapasitas MCB utama (misalnya 6A–10A sesuai daya

PLN 900–1300 VA).

 Menentukan jenis kabel sesuai PUIL 2011 (NYA 1,5 mm² untuk

lampu, NYA 2,5 mm² untuk stop kontak, dengan pipa PVC).

2. Pembuatan Gambar Kerja

a. Single Line Diagram

 Menunjukkan hubungan dari sumber PLN → kWh meter →

MCB → instalasi rumah → beban (lampu/stop kontak).

b. Wiring Diagram

 Menunjukkan detail hubungan kabel ke saklar tunggal, ganda,

stop kontak, dan lampu.

c. Denah Instalasi Rumah

 Menunjukkan letak saklar, lampu, dan stop kontak pada

bangunan rumah sederhana.
