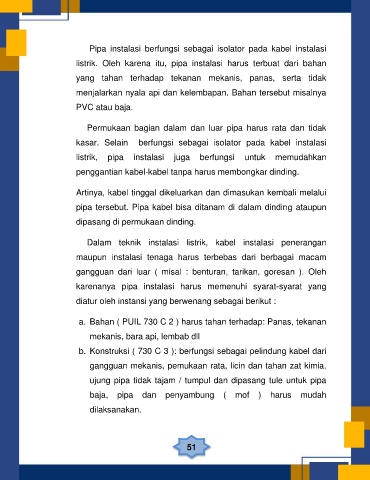

Pipa instalasi berfungsi sebagai isolator pada kabel instalasi
listrik. Oleh karena itu, pipa instalasi harus terbuat dari bahan
yang tahan terhadap tekanan mekanis, panas, serta tidak
menjalarkan nyala api dan kelembapan. Bahan tersebut misalnya
PVC atau baja.
Permukaan bagian dalam dan luar pipa harus rata dan tidak
kasar. Selain berfungsi sebagai isolator pada kabel instalasi
listrik, pipa instalasi juga berfungsi untuk memudahkan
penggantian kabel-kabel tanpa harus membongkar dinding.
Artinya, kabel tinggal dikeluarkan dan dimasukan kembali melalui
pipa tersebut. Pipa kabel bisa ditanam di dalam dinding ataupun
dipasang di permukaan dinding.
Dalam teknik instalasi listrik, kabel instalasi penerangan
maupun instalasi tenaga harus terbebas dari berbagai macam
gangguan dari luar ( misal : benturan, tarikan, goresan ). Oleh
karenanya pipa instalasi harus memenuhi syarat-syarat yang
diatur oleh instansi yang berwenang sebagai berikut :
a. Bahan ( PUIL 730 C 2 ) harus tahan terhadap: Panas, tekanan
mekanis, bara api, lembab dll
b. Konstruksi ( 730 C 3 ): berfungsi sebagai pelindung kabel dari
gangguan mekanis, pemukaan rata, licin dan tahan zat kimia,
ujung pipa tidak tajam / tumpul dan dipasang tule untuk pipa
baja, pipa dan penyambung ( mof ) harus mudah
dilaksanakan.
