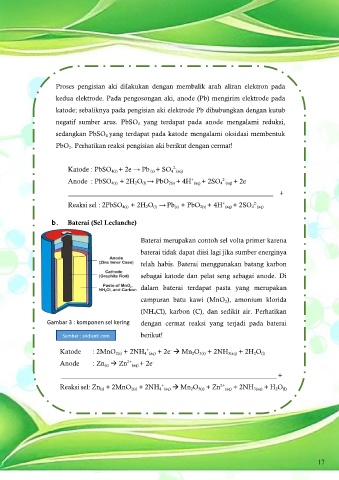

Page 27 - E-MODUL SEL VOLTA

Proses pengisian aki dilakukan dengan membalik arah aliran elektron pada

kedua elektrode. Pada pengosongan aki, anode (Pb) mengirim elektrode pada

katode; sebaliknya pada pengisian aki elektrode Pb dihubungkan dengan kutub

negatif sumber arus. PbSO 4 yang terdapat pada anode mengalami reduksi,

sedangkan PbSO 4 yang terdapat pada katode mengalami oksidasi membentuk

PbO 2. Perhatikan reaksi pengisian aki berikut dengan cermat!

2-
Katode : PbSO 4(s) + 2e → Pb (s) + SO 4 (aq)
Anode : PbSO 4(s) + 2H 2O (l) → PbO 2(s) + 4H (aq) + 2SO 4 (aq) + 2e
+
2-
____________________________________________________________ +
2-
+
Reaksi sel : 2PbSO 4(s) + 2H 2O (l) → Pb (s) + PbO 2(s) + 4H (aq) + 2SO 4 (aq)

b. Baterai (Sel Leclanche)

Baterai merupakan contoh sel volta primer karena

baterai tidak dapat diisi lagi jika sumber energinya

telah habis. Baterai menggunakan batang karbon

sebagai katode dan pelat seng sebagai anode. Di

dalam baterai terdapat pasta yang merupakan

campuran batu kawi (MnO 2), amonium klorida

(NH 4Cl), karbon (C), dan sedikit air. Perhatikan
Gambar 3 : komponen sel kering dengan cermat reaksi yang terjadi pada baterai
berikut!
Sumber : sridianti.com

Katode : 2MnO 2(s) + 2NH 4 (aq) + 2e  Mn 2O 3(s) + 2NH 3(aq) + 2H 2O (l)
+
-

Anode : Zn (s)  Zn 2+ (aq) + 2e -

_______________________________________________________________ +
+ 2+
Reaksi sel: Zn (s) + 2MnO 2(s) + 2NH 4 (aq)  Mn 2O 3(s) + Zn (aq) + 2NH 3(aq) + H 2O (l)

17
