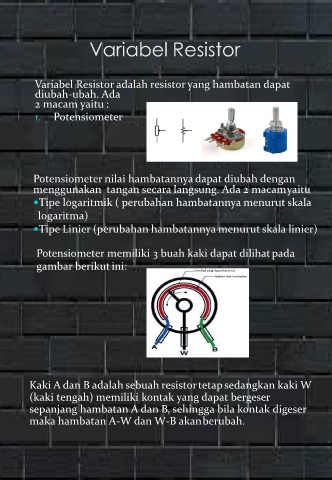

Variabel Resistor

Variabel Resistor adalah resistor yang hambatan dapat
diubah-ubah. Ada
2 macam yaitu :

1. Potensiometer

Potensiometer nilai hambatannya dapat diubah dengan

menggunakan tangan secara langsung. Ada 2 macamyaitu
Tipe logaritmik ( perubahan hambatannya menurut skala

logaritma)

Tipe Linier (perubahan hambatannya menurut skala linier)

Potensiometer memiliki 3 buah kaki dapat dilihatpada

gambar berikutini:

Kaki A dan B adalah sebuah resistortetapsedangkan kaki W

(kaki tengah) memiliki kontak yang dapat bergeser
sepanjang hambatan A dan B, sehingga bila kontak digeser
maka hambatan A-W dan W-B akanberubah.
