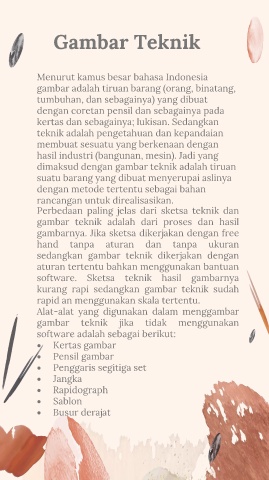

Gambar Teknik

Menurut kamus besar bahasa Indonesia
gambar adalah tiruan barang (orang, binatang,

tumbuhan, dan sebagainya) yang dibuat
dengan coretan pensil dan sebagainya pada
kertas dan sebagainya; lukisan. Sedangkan
teknik adalah pengetahuan dan kepandaian
membuat sesuatu yang berkenaan dengan
hasil industri (bangunan, mesin). Jadi yang
dimaksud dengan gambar teknik adalah tiruan
suatu barang yang dibuat menyerupai aslinya
dengan metode tertentu sebagai bahan
rancangan untuk direalisasikan.
Perbedaan paling jelas dari sketsa teknik dan
gambar teknik adalah dari proses dan hasil
gambarnya. Jika sketsa dikerjakan dengan free

hand tanpa aturan dan tanpa ukuran
sedangkan gambar teknik dikerjakan dengan
aturan tertentu bahkan menggunakan bantuan
software. Sketsa teknik hasil gambarnya
kurang rapi sedangkan gambar teknik sudah
rapid an menggunakan skala tertentu.
Alat-alat yang digunakan dalam menggambar
gambar teknik jika tidak menggunakan

software adalah sebagai berikut:
• Kertas gambar
• Pensil gambar
• Penggaris segitiga set
• Jangka
• Rapidograph
• Sablon
• Busur derajat
