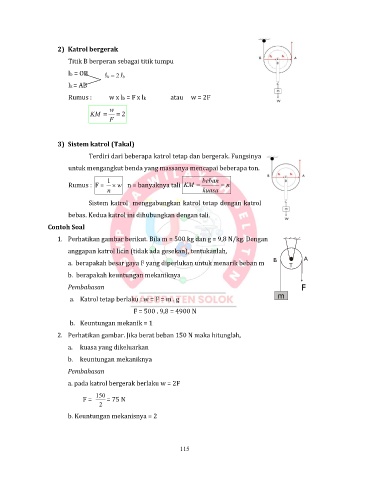

Page 118 - Microsoft Word - 1. BAHAN AJAR IPA KELAS 8 MGMP OK

2) Katrol bergerak

Titik B berperan sebagai titik tumpu
lb = OB lk = 2 lb

lk = AB
Rumus : w x lb = F x lk atau w = 2F

KM  w  2
F

3) Sistem katrol (Takal)
Terdiri dari beberapa katrol tetap dan bergerak. Fungsinya

untuk mengangkut benda yang massanya mencapai beberapa ton.
1 beban
Rumus : F =  w n = banyaknya tali KM   n
n kuasa

Sistem katrol menggabungkan katrol tetap dengan katrol

bebas. Kedua katrol ini dihubungkan dengan tali.
Contoh Soal
1. Perhatikan gambar berikut. Bila m = 500 kg dan g = 9,8 N/kg. Dengan

anggapan katrol licin (tidak ada gesekan), tentukanlah,
a. berapakah besar gaya F yang diperlukan untuk menarik beban m

b. berapakah keuntungan mekaniknya
Pembahasan

a. Katrol tetap berlaku : w = F = m . g
F = 500 . 9,8 = 4900 N

b. Keuntungan mekanik = 1
2. Perhatikan gambar. Jika berat beban 150 N maka hitunglah,

a. kuasa yang dikeluarkan
b. keuntungan mekaniknya

Pembahasan
a. pada katrol bergerak berlaku w = 2F

150
F = = 75 N
2
b. Keuntungan mekanisnya = 2

115
