Bab 4 Strategi Penyajian Lembar Informasi & Transparansi
HO 7 & OHT 7

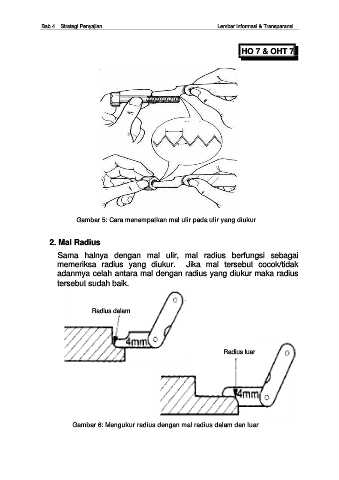

Gambar 5: Cara menempatkan mal ulir pada ulir yang diukur
2. Mal Radius
Sama halnya dengan mal ulir, mal radius berfungsi sebagai
memeriksa radius yang diukur. Jika mal tersebut cocok/tidak
adanmya celah antara mal dengan radius yang diukur maka radius
tersebut sudah baik.
Radius dalam
Radius luar
Gambar 6: Mengukur radius dengan mal radius dalam dan luar
