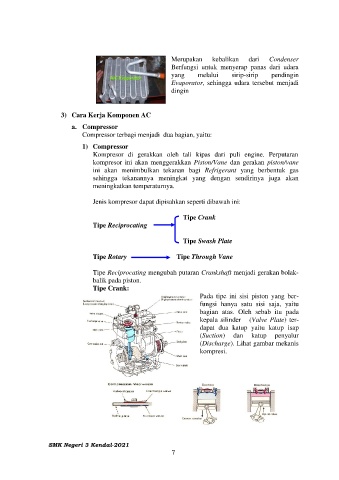

Page 13 - Sistem AC

Merupakan kebalikan dari Condenser
Berfungsi untuk menyerap panas dari udara
yang melalui sirip-sirip pendingin
Evaporator, sehingga udara tersebut menjadi
dingin

3) Cara Kerja Komponen AC

a. Compressor
Compressor terbagi menjadi dua bagian, yaitu:

1) Compressor
Kompresor di gerakkan oleh tali kipas dari puli engine. Perputaran
kompresor ini akan menggerakkan Piston/Vane dan gerakan piston/vane
ini akan menimbulkan tekanan bagi Refrigerant yang berbentuk gas
sehingga tekanannya meningkat yang dengan sendirinya juga akan
meningkatkan temperaturnya.

Jenis kompresor dapat dipisahkan seperti dibawah ini:

Tipe Crank
Tipe Reciprocating

Tipe Swash Plate

Tipe Rotary Tipe Through Vane

Tipe Reciprocating mengubah putaran Crankshaft menjadi gerakan bolak-
balik pada piston.
Tipe Crank:
Pada tipe ini sisi piston yang ber-
fungsi hanya satu sisi saja, yaitu
bagian atas. Oleh sebab itu pada
kepala silinder (Valve Plate) ter-
dapat dua katup yaitu katup isap
(Suction) dan katup penyalur
(Discharge). Lihat gambar mekanis
kompresi.
