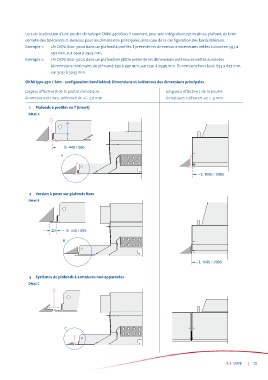

Page 622 - 3K_e-Catalogue 2018

Lors de la sélection d’une poutre climatique OKNI 450/600, il convient, pour une intégration optimale au plafond, de tenir
compte des tolérances ci-dessous pour les dimensions principales, ainsi que de la configuration des bords latéraux.
Exemple 1: Un OKNI 600-3000 dans un plafond à profilés T présente les dimensions extérieures nettes suivantes: 593 à
597 mm, sur 2991 à 2995 mm.
Exemple 2: Un OKNI 600-3000 dans un plafond en plâtre présente les dimensions extérieures nettes suivantes
(dimensions minimales du plénum): 593 à 597 mm, sur 2291 à 2995 mm. Dimensions hors tout: 633 à 637 mm,
sur 3031 à 3035 mm.
OKNI type 450 / 600 - configuration bord latéral: Dimensions et tolérances des dimensions principales

Largeur effective B de la poutre climatique: Longueur effective L de la poutre
dimensions en mm, tolérance de +/- 2,0 mm climatique: tolérance +0 / -4 mm
1 Plafonds à profilés en T (insert)
Détail A

L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
L 1090 / 2995

2 Version à poser sur plafonds fixes
Détail B

L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
L 1090 / 2995
3 Systèmes de plafonds à armatures non apparentes L 1090 / 2995
Détail C

4.3 OKNI | 70
