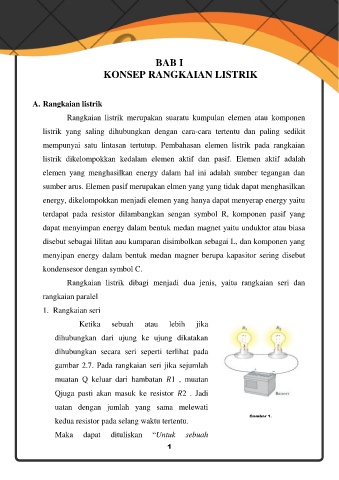

BAB I

KONSEP RANGKAIAN LISTRIK

A. Rangkaian listrik

Rangkaian listrik merupakan suaratu kumpulan elemen atau komponen

listrik yang saling dihubungkan dengan cara-cara tertentu dan paling sedikit

mempunyai satu lintasan tertutup. Pembahasan elemen listrik pada rangkaian

listrik dikelompokkan kedalam elemen aktif dan pasif. Elemen aktif adalah

elemen yang menghasilkan energy dalam hal ini adalah sumber tegangan dan

sumber arus. Elemen pasif merupakan elmen yang yang tidak dapat menghasilkan

energy, dikelompokkan menjadi elemen yang hanya dapat menyerap energy yaitu

terdapat pada resistor dilambangkan sengan symbol R, komponen pasif yang

dapat menyimpan energy dalam bentuk medan magnet yaitu unduktor atau biasa

disebut sebagai lilitan aau kumparan disimbolkan sebagai L, dan komponen yang

menyipan energy dalam bentuk medan magner berupa kapasitor sering disebut

kondensesor dengan symbol C.

Rangkaian listrik dibagi menjadi dua jenis, yaitu rangkaian seri dan

rangkaian paralel

1. Rangkaian seri

Ketika sebuah atau lebih jika

dihubungkan dari ujung ke ujung dikatakan

dihubungkan secara seri seperti terlihat pada

gambar 2.7. Pada rangkaian seri jika sejumlah

muatan Q keluar dari hambatan 1 , muatan

Qjuga pasti akan masuk ke resistor 2 . Jadi

uatan dengan jumlah yang sama melewati

Gambar 1.
kedua resistor pada selang waktu tertentu.
Maka dapat dituliskan “Untuk sebuah
