Page 56 - E-MODUL IPA BERBASIS SSI MATERI TEKANAN
P. 56
Sumber: Dok. Kemdikbud

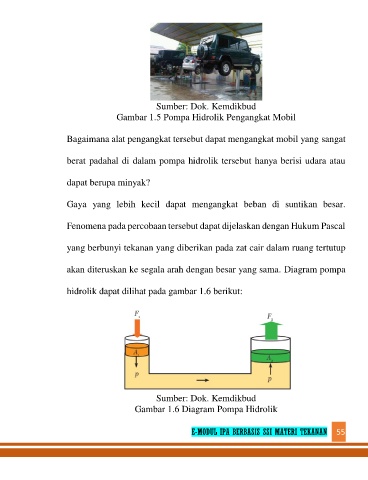

Gambar 1.5 Pompa Hidrolik Pengangkat Mobil
Bagaimana alat pengangkat tersebut dapat mengangkat mobil yang sangat
berat padahal di dalam pompa hidrolik tersebut hanya berisi udara atau
dapat berupa minyak?
Gaya yang lebih kecil dapat mengangkat beban di suntikan besar.
Fenomena pada percobaan tersebut dapat dijelaskan dengan Hukum Pascal
yang berbunyi tekanan yang diberikan pada zat cair dalam ruang tertutup
akan diteruskan ke segala arah dengan besar yang sama. Diagram pompa
hidrolik dapat dilihat pada gambar 1.6 berikut:
Sumber: Dok. Kemdikbud
Gambar 1.6 Diagram Pompa Hidrolik
E-MODUL IPA BERBASIS SSI MATERI TEKANAN 55
