Page 29 - E-Modul DDTK ALAT UKUR DAN ALAT UJI KELISTRIKAN

M O D U L A J A R D A S A R - D A S A R
MODUL AJAR DASAR-DASAR

E
K

E
I
T
K
G
A
N
I
L
A
S
K
T
N
N
E
A
TEKNIK KETENAGALISTRIKAN
T
R
K
I

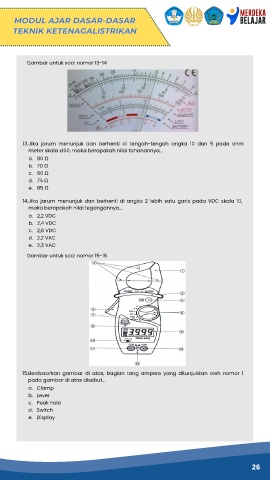

Gambar untuk soal nomor 13-14

13. Jika jarum menunjuk dan berhenti di tengah-tengah angka 10 dan 5 pada ohm
meter skala x100, maka berapakah nilai tahanannya…

a. 80 Ω

b. 70 Ω

c. 60 Ω
d. 75 Ω

e. 85 Ω

14. Jika jarum menunjuk dan berhenti di angka 2 lebih satu garis pada VDC skala 10,

maka berapakah nilai tegangannya…

a. 2,2 VDC
b. 2,4 VDC

c. 2,6 VDC

d. 2,2 VAC

e. 2,3 VAC

Gambar untuk soal nomor 15-16

15. Berdasarkan gambar di atas, bagian tang ampere yang ditunjukkan oleh nomor 1
pada gambar di atas disebut...

a. Clamp

b. Lever

c. Peak hold
d. Switch

e. Display

26
