ไ ฟ ฟ้ า แ ล ะ เ ค รื่ อ ง ก ล
ขอสรุปหัวข้ออบรมให้ทราบดังนี้
1. Essential of Medical Gas
2. ระบบจ่ายกลางก๊าซทางการแพทย์
(Central supply system)
3. หลักการและแนวทางการออกแบบระบบ
ก๊าซทางการแพทย์
4. ระบบท่อส่งก๊าซทางการแพทย์ (Pipeline
system)
5. ระบบควบคุมและเฝ้ าระวัง (Control valve
and alarm system)
6. จุดใช้งานและหัวจ่ายก๊าซ (Outlet)
7. การตรวจสอบและการรับรอง/การยืนยัน
ความถูกต้อง
8. การดูแลบำรุงรักษาและเทคนิคการแก้ไข
ปั ญหา (เบื้องต้น)
9. การใช้และการดูแลรักษาออกซิเจน และ
Manifold
10. การใช้และดูแลรักษาปั๊ มและคอมเพรส-
เซอร์
11. การดูแลและบำรุงรักษาอุปกรณ์ในหอผู้
ป่ วย
12. ระบบก๊าซและสุญญากาศทางทันตกรรม
เพื่อให้ผู้อ่านได้มีข้อมูลเกี่ยวกับระบบก๊าซ
ทางการแพทย์มากขึ้น ผมขอขยายความให้ฟั ง
ถึงระบบอุปกรณ์และศัพท์แสงต่างๆ ที่ใช้กันใน
โรงพยาบาล นอกเหนือจากหัว Inlet/Outlet ของ
ระบบ Vacuum และก๊าซออกซิเจนที่มักจะเห็น
กันในห้องผู้ป่ วยเหนือผู้เตียงเวลาที่เราไปเยี่ยม
ใครที่โรงพยาบาล พอให้มีข้อมูลมากขึ้นอีก
หน่อยนะครับ
ระบบก๊าซทางการแพทย์ในโรงพยาบาลที่
จ่ายไปยังที่ต่างผ่านระบบเส้นท่อ เขาเรียกว่า
ระบบจ่ายกลางก๊าซทางการแพทย์ โดยเขาจะ
แบ่งระบบจ่ายกลางก๊าซทางการแพทย์ เป็ นกลุ่ม
ใหญ่ๆ 2 กลุ่ม เรียกว่า แหล่งจ่ายก๊าซ และ
แหล่งผลิตก๊าซ โดยที่
แหล่งจ่ายก๊าซ ประกอบด้วย
1. ชุดจ่ายก๊าซต่างๆ ได้แก่ Oxygen, Nitrous
oxide, Nitrogen, Carbon dioxide เป็ นต้น
70  TEMCA Magazine
2. ถังบรรจุของเหลวเย็นยิ่งยวด ได้แก่ ถัง
Oxygen,Nitrogen เป็ นต้น
3. ก๊าซผสมตามสัดส่วน
แหล่งผลิตก๊าซ ประกอบด้วย
1. ก๊าซความดันบวก ได้แก่ อากาศทางการ
แพทย์และอากาศสำหรับขับเครื่ องมือ
แพทย์
2. ก๊าซความดันลบ ได้แก่ สุญญากาศทาง
การแพทย์ และระบบกำจัดยาสลบส่วนเกิน
หากท่านผู้อ่านสังเกตดูจะเห็นว่า ก๊าซที่ใช้
ในแหล่งจ่ายก๊าซต้องนำมาจากโรงงานนอกโรง
พยาบาล ส่วนก๊าซในแหล่งผลิตก๊าซผลิตขึ้น
จากเครื่องจักรกลภายในโรงพยาบาลเอง ดังรูป
ตัวอย่าง ดังนี้

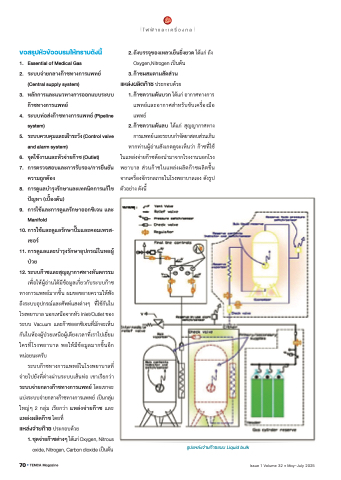

รูปแหล่งจ่ายก๊าซแบบ Liquid bulk
