บทที่ 1 การติดตั้งสายไฟฟ้า
ค. ต่อ Wonder wire จากสายเส้นไฟท่ออกจากสวิติช้์ติ้ดตอน(กรณู่ท่ติ้องการวัดความต่อเนื่อง
ของสายเส้นไฟ) หรือต่อจาก Ground bus (กรณู่ท่ติ้องการวัดความต่อเนื่องของสายดิน
และสายนิวทรัลไว้) มายังจุดท่ติ้องการวัด วัดค่าความต้านทานแล้วบันทึกไว้
R1 (ค่าความต้านทานของสายเส้นไฟ) = ค่าที่อ่านได้
-
ค่าความต้านทานของ Wonder
wire
R2 (ค่าความต้านทานของสายดินหรือสายนิวทรัล) = ค่าที่อ่านได้
-
ค่าความต้านทาน
ของ Wonder wire
ง. การวัดค่าความต่อเนื่องของสายดินต้องวัดติ้วน่าประสานป้องกัน (protective bonding
conductor) ส่วนของติ้วน่าเปิดโล่งด้วย (เปลือกนอกของบริภ้ณูฑ์ท่มีการต่อลงดิน)
จ. ปลดสายต่อเชื่อมช้้วคราวออก

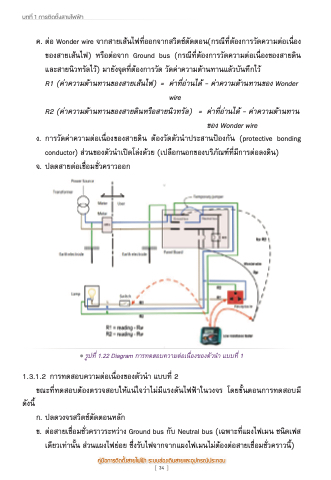

 รูปที่ 1.22 Diagram การทดสอบความต่อเนื่องของตัวนํา แบบที่ 1
1.3.1.2 การทดสอบความต่อเนื่องของติ้วน่า แบบท่ 2
ข้ณูะท่ทดสอบต้องตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าในวงจร โดยข้้นตอนการทดสอบมี
ดังน่
ก. ปลดวงจรสวิติช้์ติ้ดตอนหลัก
ข. ต่อสายเชื่อมช้้วคราวระหว่าง Ground bus กับ Neutral bus (เฉพาะท่แผงไฟเมน ช้นิดเฟส
เดียวเท่าน้น ส่วนแผงไฟย่อย ซึ่ึ่งรับไฟจากจากแผงไฟเมนไม่ต้องต่อสายเชื่อมช้้วคราวน่)
คู่มือการติดตั้งสายไฟฟ้า ระบบช่องเดินสายและอุปกรณ์ประกอบ
 34 
