บทที่ 1 การติดตั้งสายไฟฟ้า
ก. ปลดวงจรสวิติช้์ติ้ดตอนหลัก
ข. ปลดสายดินและสายนิวทรัลไว้ท่เข้ามาท่แผงไฟฟ้าเมน (เฉพาะท่แผงไฟเมนชนิดเฟสเดียว
เท่าน้น ส่วนแผงไฟย่อยซึ่งรับไฟจากจากแผงไฟเมนไม่ต้องปลดสายนิวทรัลไว้)
ค. ต่อสายเชื่อมช้้วคราวระหว่างเส้นไฟกับสายนิวทรัล
ง. ติ้งค่าแรงดันท่เครื่องวัดไว้ท่ 500Vdc ส่าหรับแรงดันระบบ 230/400V.
จ. วัดค่าความต้านทานฉนวน ท่สายเส้นไฟกับสายดิน บันทึกค่าไว้
ฉ. ในกรณู่ท่ค่าท่วัดได้ติ่ากว่าค่ามาตรฐานให้ปลดสายเชื่อมช้้วคราวออก แล้ววัดค่าความต้าน
ทานฉนวนระหว่างสายเส้นไฟกับสายดิน และสายนิวทรัลกับสายดิน
หากค่าท่วัดได้ยังติ่า
กว่ามาตรฐานอยู่ ให้วัดวงจรย่อยทีละวงจร
ช. ส่าหรับวงจร 3 เฟส ให้วัดความต้านทานฉนวนระหว่างสายเส้นเฟสก่อน แล้วจึงวัดตามข้้น
ตอน ค. ติ่อไป
ซ. ค่ามาตรฐานของความต้านทานฉนวนติ่าสุดท่แรงดันทดสอบ 500 Vdc= 1MΩ
โดยม่ข้้อควรระวังในการวัดค่าความต้านทานฉนวนดังน่
ก. วงจรไฟฟ้าที่วัดต้องไม่มีไฟ
ข. ถอดบริภัณฑ์ และหลอดไฟที่ต่อในวงจรทั้งหมด
ค. ในกรณีที่วงจรย่อยที่ถอดบริภัณฑ์ออกไม่ได้ ให้เชื่อมสายเส้นไฟกับสายนิวทรัลไว้ด้วย
กันแล้ววัดความต้านทานฉนวนเทียบกับสายดิน

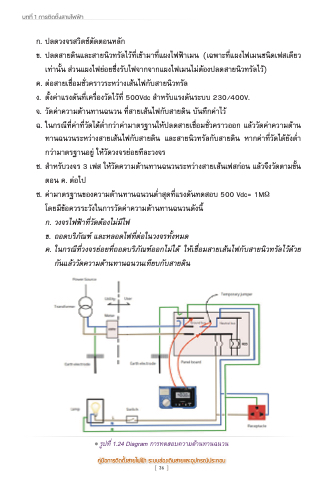

รูปที่ 1.24 Diagram การทดสอบความต้านทานฉนวน
