บทที่ 1 การติดตั้งสายไฟฟ้า
1.3.3 การทดสอบความถูกต้องของการต่อขั้วสาย
จุดประสงค์ของการทดสอบความถูกต้องของการต่อข้้วสาย เพื่อให้ม้นใจว่าจะไม่เกิดไฟฟ้า
ช็อตจากการสลับข้้วสายระหว่างสายเส้นไฟ สายนิวทรัลและสายดิน การตรวจสอบน่จะท่าให้ทราบ
ว่า สายไฟท่ติ่อเข้าเต้ารับไฟไม่สลับกัน สวิติช้์ไฟติ้ดท่สายเส้นไฟ และสายไฟต่อเข้าก้นข้้วหลอดไฟ
เป็นสายเส้นไฟ สายนิวทรัลจะต่อเข้าท่ข้้วเกลียวของหลอดไฟ ซึ่ึ่งการทดสอบจะม่ 2 แบบ คือ
การทดสอบแบบท่ 1 จะสามารถทดสอบความถูกต้องของข้้วสายไปพร้อมกันในข้ณูะเดียว
กันกับการทดสอบความต่อเนื่องของติ้วน่า
การทดสอบแบบท่ 2 ทดสอบโดยใช้เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัส (non-contact
voltage detector) และ เครื่องทดสอบข้้วเต้ารับไฟ (receptacle outlet
tester)
โดยม่ข้้นตอนการทดสอบดังน่
ก. ก่อนการทดสอบด้วยเครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัส ต้องแน่ใจว่าเครื่องทดสอบ
ทำงานถูกต้อง โดยทดสอบกับจุดที่แน่ใจว่ามีไฟก่อน
ข. นำเครื่องทดสอบไปสัมผัสจุดที่จะทดสอบ ในกรณีที่จะตรวจสอบคู่สายของสวิตซ์ แนะนำ
เครื่องทดสอบไปสัมผัสกับสายไฟที่ต่อออกจากสวิตช์ แล้วลองเปิดปิดสวิตช์ เพื่อดูว่าสวิตช์
ตัดต่อเส้นไฟถูกต้อง
ค. การใช้เครื่องทดสอบขั้วเต้ารับไฟ ใช้ทดสอบเฉพาะกับเต้ารับเท่านั้น ไม่สามารถใช้
ทดสอบส่วนอื่นได้
ข้อควรระวัง : การทดสอบนี้เป็นการทดสอบแบบมีไฟฟ้า

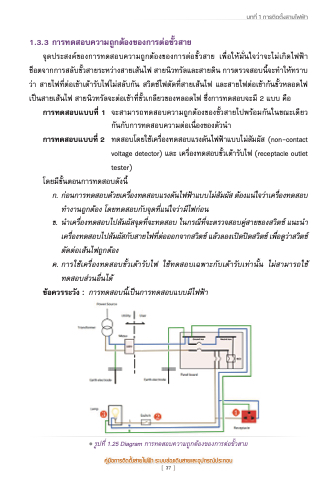

รูปที่ 1.25 Diagram การทดสอบความถูกต้องของการต่อขั้วสาย
