บทที่ 1 การติดตั้งสายไฟฟ้า
แรงดันตก = I x Zs
= I x (Ze
+
R1
+
R2n)
I = ค่ากระแสท่ติ้องการหาค่าแรงดันตก (ค่า15 A ส่าหรับวงจรย่อยขนาด 15 A)
ข. การหาค่า Zs สามารถใช้เครื่องวัด Loop impedance วัด ณู จุดท่ติ้องการหาค่าแรงดันตกได้
ข้อควรระวัง : การใช้เครื่องวัด Loop impedance เป็นการใช้ในวงจรที่มีไฟ

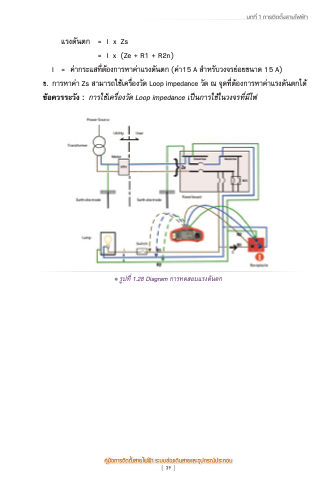

รูปที่ 1.28 Diagram การทดสอบแรงดันตก
