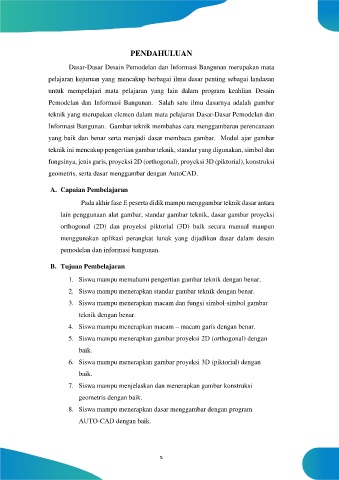

PENDAHULUAN
Dasar-Dasar Desain Pemodelan dan Informasi Bangunan merupakan mata
pelajaran kejuruan yang mencakup berbagai ilmu dasar penting sebagai landasan
untuk mempelajari mata pelajaran yang lain dalam program keahlian Desain
Pemodelan dan Informasi Bangunan. Salah satu ilmu dasarnya adalah gambar
teknik yang merupakan elemen dalam mata pelajaran Dasar-Dasar Pemodelan dan
Informasi Bangunan. Gambar teknik membahas cara menggambaran perencanaan
yang baik dan benar serta menjadi dasar membaca gambar. Modul ajar gambar
teknik ini mencakup pengertian gambar teknik, standar yang digunakan, simbol dan
fungsinya, jenis garis, proyeksi 2D (orthogonal), proyeksi 3D (piktorial), konstruksi
geometris, serta dasar menggambar dengan AutoCAD.
A. Capaian Pembelajaran
Pada akhir fase E peserta didik mampu menggambar teknik dasar antara
lain penggunaan alat gambar, standar gambar teknik, dasar gambar proyeksi
orthogonal (2D) dan proyeksi piktorial (3D) baik secara manual maupun
menggunakan aplikasi perangkat lunak yang dijadikan dasar dalam desain
pemodelan dan informasi bangunan.
B. Tujuan Pembelajaran
1. Siswa mampu memahami pengertian gambar teknik dengan benar.
2. Siswa mampu menerapkan standar gambar teknik dengan benar.
3. Siswa mampu menerapkan macam dan fungsi simbol-simbol gambar
teknik dengan benar.
4. Siswa mampu menerapkan macam – macam garis dengan benar.
5. Siswa mampu menerapkan gambar proyeksi 2D (orthogonal) dengan
baik.
6. Siswa mampu menerapkan gambar proyeksi 3D (piktorial) dengan
baik.
7. Siswa mampu menjelaskan dan menerapkan gambar konstruksi
geometris dengan baik.
8. Siswa mampu menerapkan dasar menggambar dengan program
AUTO-CAD dengan baik.
