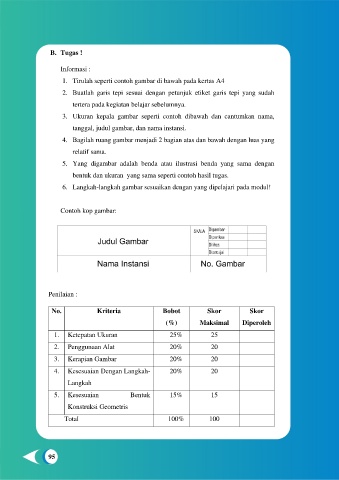

B. Tugas !
Informasi :
1. Tirulah seperti contoh gambar di bawah pada kertas A4
2. Buatlah garis tepi sesuai dengan petunjuk etiket garis tepi yang sudah
tertera pada kegiatan belajar sebelumnya.
3. Ukuran kepala gambar seperti contoh dibawah dan cantumkan nama,
tanggal, judul gambar, dan nama instansi.
4. Bagilah ruang gambar menjadi 2 bagian atas dan bawah dengan luas yang
relatif sama.
5. Yang digambar adalah benda atau ilustrasi benda yang sama dengan
bentuk dan ukuran yang sama seperti contoh hasil tugas.
6. Langkah-langkah gambar sesuaikan dengan yang dipelajari pada modul!
Contoh kop gambar:
Penilaian :
No. Kriteria Bobot Skor Skor
(%) Maksimal Diperoleh
1. Ketepatan Ukuran 25% 25
2. Penggunaan Alat 20% 20
3. Kerapian Gambar 20% 20
4. Kesesuaian Dengan Langkah- 20% 20
Langkah
5. Kesesuaian Bentuk 15% 15
Konstruksi Geometris
Total 100% 100
