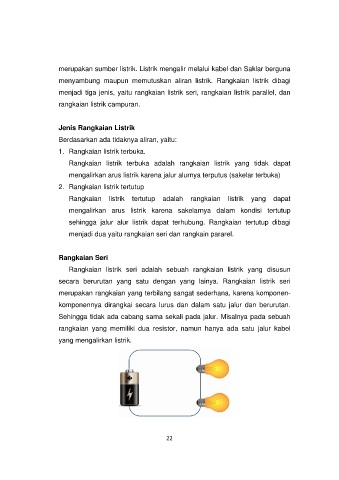

Page 25 - MODUL PBA TOKOH DAN PENEMUAN LISTRIK FIX

merupakan sumber listrik. Listrik mengalir melalui kabel dan Saklar berguna

menyambung maupun memutuskan aliran listrik. Rangkaian listrik dibagi
menjadi tiga jenis, yaitu rangkaian listrik seri, rangkaian listrik parallel, dan

rangkaian listrik campuran.

Jenis Rangkaian Listrik

Berdasarkan ada tidaknya aliran, yaitu:
1. Rangkaian listrik terbuka.

Rangkaian listrik terbuka adalah rangkaian listrik yang tidak dapat

mengalirkan arus listrik karena jalur alurnya terputus (sakelar terbuka)
2. Rangkaian listrik tertutup

Rangkaian listrik tertutup adalah rangkaian listrik yang dapat
mengalirkan arus listrik karena sakelarnya dalam kondisi tertutup

sehingga jalur alur listrik dapat terhubung. Rangkaian tertutup dibagi
menjadi dua yaitu rangkaian seri dan rangkain pararel.

Rangkaian Seri
Rangkaian listrik seri adalah sebuah rangkaian listrik yang disusun

secara berurutan yang satu dengan yang lainya. Rangkaian listrik seri
merupakan rangkaian yang terbilang sangat sederhana, karena komponen-

komponennya dirangkai secara lurus dan dalam satu jalur dan berurutan.
Sehingga tidak ada cabang sama sekali pada jalur. Misalnya pada sebuah

rangkaian yang memiliki dua resistor, namun hanya ada satu jalur kabel

yang mengalirkan listrik.
