E-MODUL ILMU UKUR TANAH

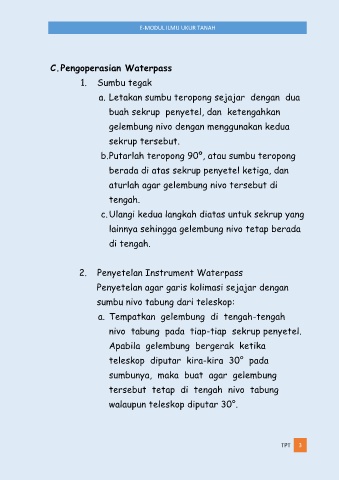

C. Pengoperasian Waterpass
1. Sumbu tegak
a. Letakan sumbu teropong sejajar dengan dua
buah sekrup penyetel, dan ketengahkan
gelembung nivo dengan menggunakan kedua
sekrup tersebut.
b. Putarlah teropong 90º, atau sumbu teropong
berada di atas sekrup penyetel ketiga, dan
aturlah agar gelembung nivo tersebut di
tengah.
c. Ulangi kedua langkah diatas untuk sekrup yang
lainnya sehingga gelembung nivo tetap berada
di tengah.
2. Penyetelan Instrument Waterpass
Penyetelan agar garis kolimasi sejajar dengan
sumbu nivo tabung dari teleskop:
a. Tempatkan gelembung di tengah-tengah
nivo tabung pada tiap-tiap sekrup penyetel.
Apabila gelembung bergerak ketika
teleskop diputar kira-kira 30° pada
sumbunya, maka buat agar gelembung
tersebut tetap di tengah nivo tabung
walaupun teleskop diputar 30°.
TPT 3
