2. โรงไฟฟ้าพลังงานความร้อนหรือเรียกว่าโรงไฟฟ้าพลังงานไอน้ำ
เป็นโรงไฟฟ้าที่สามารถใช้พลังงานความร้อนเป็นกำลังในการผลิต โดยการใช้การเผาไหม้
เชื้อเพลิงเพื่อต้มน้ำให้กลายเป็นไอน้ำที่มีแรงดันสูงไปขับดันกังหันไอน้ำ แล้วนำไปขับเคลื่อน เครื่อง
กำเนิดไฟฟ้า เชื้อเพลิงที่ใช้ได้แก่ ถ่านหินลิกไนต์ น้ำมันเตาแก๊สธรรมชาต เป็นต้น
ิ
2.1 ความหมายของโรงไฟฟ้าพลังงานความร้อนหรือเรียกว่าโรงไฟฟ้าพลังงานไอน้ำ
เป็นโรงจักรชนิดที่ใช้ความร้อนจากการเผาไหม้ของเชื้อเพลิงทำให้น้ำในหม้อน้ำเปลี่ยนเป็น
ไอน้ำ หลังจากนั้นจึงส่งเข้าสู่เรือนกังหัน เพื่อหมุนกังหันโดยมีเพลาต่อร่วมอยู่กับเครื่องกำเนิดไฟฟ้า
ทำให้ได้พลังงานไฟฟ้าไปใช้งาน ไอน้ำเมื่อขยายตัวในเรือนกังหันแล้ว จะออกสู่ภายนอกด้วยความดัน
ั
ต่ำ และถูกทำให้กลั่นตัวเป็นหยดน้ำในเครื่องควบแน่น (condenser) จากนั้นจะถูกปั๊มน้ำดูดส่งกลบ
ไปยังหม้อน้ำเพื่อรับความร้อนอีกวนเวียนดังนี้ตลอดไป

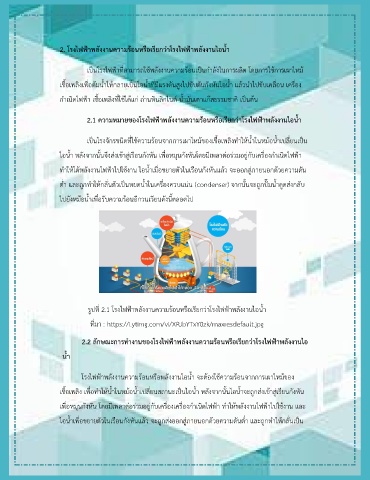

รูปที่ 2.1 โรงไฟฟ้าพลังงานความร้อนหรือเรียกว่าโรงไฟฟ้าพลังงานไอน้ำ
ที่มา : https://i.ytimg.com/vi/XRJbYTxY0zk/maxresdefault.jpg
2.2 ลักษณะการทำงานของโรงไฟฟ้าพลังงานความร้อนหรือเรียกว่าโรงไฟฟ้าพลังงานไอ
น้ำ
โรงไฟฟ้าพลังงานความร้อนหรือพลังงานไอน้ำ จะต้องใช้ความร้อนจากการเผาไหม้ของ
เชื้อเพลิง เพื่อทำให้น้ำในหม้อน้ำเปลี่ยนสถานะเปนไอน้ำ หลังจากนั้นไอน้ำจะถูกส่งเข้าสู่เรียนกังหัน
็
เพื่อหมุนกังหัน โดยมีเพลาต่อร่วมอยู่กับเครื่องเครื่องกำเนิดไฟฟ้า ทำให้พลังงานไฟฟ้าไปใช้งาน และ
ไอน้ำเพื่อขยายตัวในเรือนกังหันแล้ว จะถูกส่งออกสู่ภายนอกด้วยความดันต่ำ และถูกทำให้กลั่นเป็น
