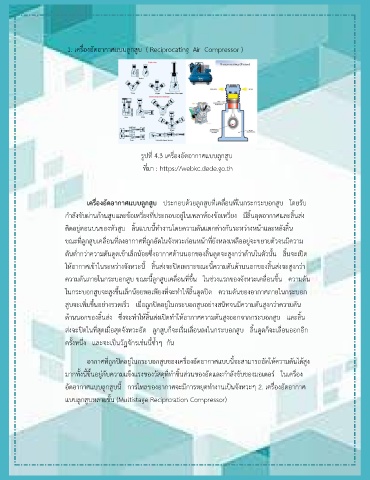

1. เครื่องอัดอากาศแบบลูกสูบ ( Reciprocating Air Compressor )
รูปที่ 4.3 เครื่องอัดอากาศแบบลูกสบ
ู
ที่มา : https://webkc.dede.go.th
ู
เครื่องอัดอากาศแบบลูกสูบ ประกอบด้วยลูกสบที่เคลื่อนที่ในกระกระบอกสูบ โดยรับ
กำลังขับผ่านก้านสูบและข้อเหวี่ยงที่ประกอบอยู่ในเพลาห้องข้อเหวี่ยง มีลิ้นอุดอากาศและลิ้นส่ง
ติดอยู่ตอนบนของหัวสูบ ลิ้นแบบนี้ทำงานโดยความดันแตกต่างกันระหว่างหน้าและหลังลิ้น
ู
ขณะที่ลูกสบเคลื่อนที่ลงอากาศที่ถูกอัดในจังหวะก่อนหน้าที่ยังหลงเหลืออยู่จะขยายตัวจนมีความ
ดันต่ำกว่าความดันดูดเข้าเล็กน้อยซึ่งอากาศด้านนอกของลิ้นดูดจะสูงกว่าด้านในตัวนั้น ลิ้นจะเปิด
ให้อากาศเข้าในระหว่างจังหวะนี้ ลิ้นส่งจะปิดเพราะขณะนี้ความดันด้านนอกของลิ้นส่งจะสูงกว่า
ั
ความดันภายในกระบอกสูบ ขณะนี้ลูกสูบเคลื่อนที่ขึ้น ในช่วงแรกของจังหวะเคลื่อนขึ้น ความดน
ในกระบอกสูบจะสูงขึ้นเล็กน้อยพอเพียงที่จะทำให้ลิ้นดูดปิด ความดันของอากาศภายในกระบอก
สูบจะเพิ่มขึ้นอย่างรวดเร็ว เมื่อถูกปิดอยู่ในกระบอกสูบอย่างสนิทจนมีความดันสูงกว่าความดัน
ด้านนอกของลิ้นส่ง ซึ่งจะทำให้ลิ้นส่งเปิดทำให้อากาศความดันสูงออกจากกระบอกสูบ และลิ้น
ุ
ุ
ส่งจะปิดในที่สดเมื่อสดจังหวะอัด ลูกสูบก็จะเริ่มเลื่อนลงในกระบอกสูบ ลิ้นดูดก็จะเลื่อนออกอีก
ครั้งหนึ่ง และจะเป็นวัฏจักรเช่นนี้ซ้ำๆ กัน
อากาศที่ถูกปิดอยู่ในกระบอกสูบของเครื่องอัดอากาศแบบนี้จะสามารถอัดให้ความดันได้สูง
่
มากทั้งนี้ขึ้นอยู่กับความแข็งแรงของวัสดุที่ทำชิ้นสวนของอัดและกำลังขับของมอเตอร์ ในเครื่อง
อัดอากาศแบบลูกสูบนี้ การไหลของอากาศจะมีการหยุดทำงานเป็นจังหวะๆ 2. เครื่องอัดอากาศ
แบบลูกสบหลายขน (Multistage Reciprcration Compressor)
ั้
ู
