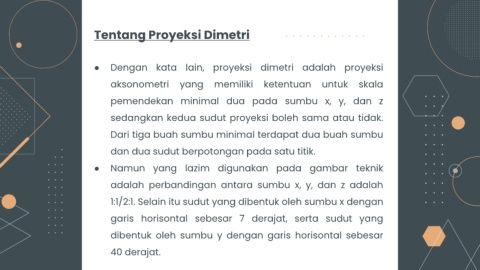

Tentang Proyeksi Dimetri
● Dengan kata lain, proyeksi dimetri adalah proyeksi
aksonometri yang memiliki ketentuan untuk skala
pemendekan minimal dua pada sumbu x, y, dan z
sedangkan kedua sudut proyeksi boleh sama atau tidak.
Dari tiga buah sumbu minimal terdapat dua buah sumbu
dan dua sudut berpotongan pada satu titik.
● Namun yang lazim digunakan pada gambar teknik
adalah perbandingan antara sumbu x, y, dan z adalah
1:1/2:1. Selain itu sudut yang dibentuk oleh sumbu x dengan
garis horisontal sebesar 7 derajat, serta sudut yang
dibentuk oleh sumbu y dengan garis horisontal sebesar
40 derajat.
