Biasanya ada lima bagian yang membentuk serat optik yaitu core,

cladding, sebuah buffer, material yang kuat dan outer jacket.

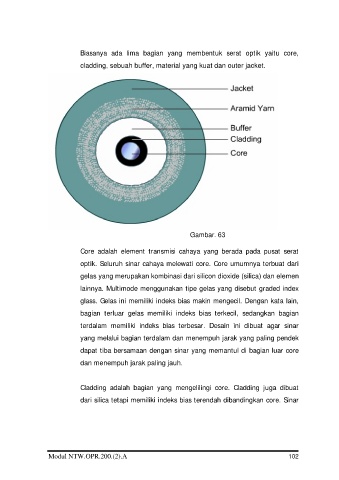

Gambar. 63

Core adalah element transmisi cahaya yang berada pada pusat serat

optik. Seluruh sinar cahaya melewati core. Core umumnya terbuat dari

gelas yang merupakan kombinasi dari silicon dioxide (silica) dan elemen

lainnya. Multimode menggunakan tipe gelas yang disebut graded index
glass. Gelas ini memiliki indeks bias makin mengecil. Dengan kata lain,

bagian terluar gelas memiliki indeks bias terkecil, sedangkan bagian

terdalam memiliki indeks bias terbesar. Desain ini dibuat agar sinar

yang melalui bagian terdalam dan menempuh jarak yang paling pendek
dapat tiba bersamaan dengan sinar yang memantul di bagian luar core

dan menempuh jarak paling jauh.

Cladding adalah bagian yang mengelilingi core. Cladding juga dibuat

dari silica tetapi memiliki indeks bias terendah dibandingkan core. Sinar
