menjadi kurang dari sudut kritis untuk pemantulan sempurna. Hal ini
menyebabkan beberapa sinar akan membias ke cladding dan hilang.

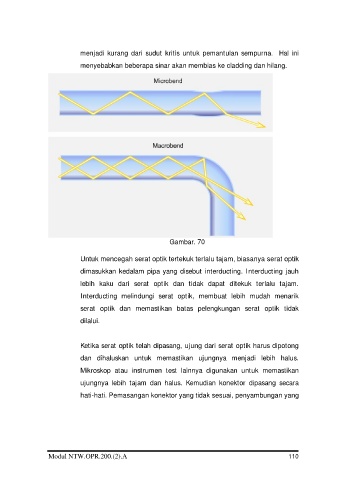

Gambar. 70
Untuk mencegah serat optik tertekuk terlalu tajam, biasanya serat optik
dimasukkan kedalam pipa yang disebut interducting. Interducting jauh
lebih kaku dari serat optik dan tidak dapat ditekuk terlalu tajam.
Interducting melindungi serat optik, membuat lebih mudah menarik
serat optik dan memastikan batas pelengkungan serat optik tidak
dilalui.
Ketika serat optik telah dipasang, ujung dari serat optik harus dipotong
dan dihaluskan untuk memastikan ujungnya menjadi lebih halus.
Mikroskop atau instrumen test lainnya digunakan untuk memastikan
ujungnya lebih tajam dan halus. Kemudian konektor dipasang secara
hati-hati. Pemasangan konektor yang tidak sesuai, penyambungan yang
