Page 9 - PROTEKSI MOTOR
P. 9

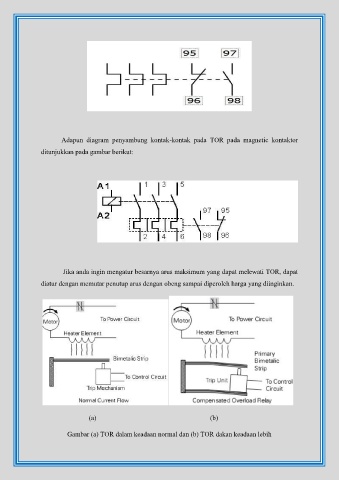

Adapun diagram penyambung kontak-kontak pada TOR pada magnetic kontaktor
ditunjukkan pada gambar berikut:
Jika anda ingin mengatur besarnya arus maksimum yang dapat melewati TOR, dapat
diatur dengan memutar penutup arus dengan obeng sampai diperoleh harga yang diinginkan.
(a) (b)
Gambar (a) TOR dalam keadaan normal dan (b) TOR dakan keadaan lebih
