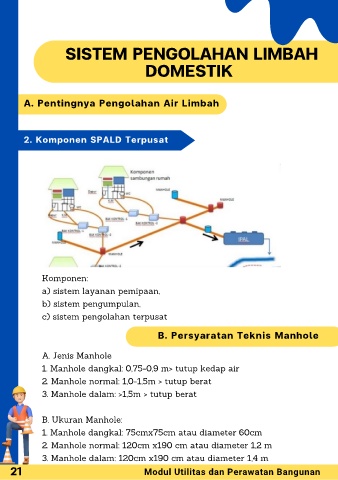

Page 24 - 21505241006_Erna Wati_Modul Media Pembelajaran

SISTEM PENGOLAHAN LIMBAH

DOMESTIK

A. Pentingnya Pengolahan Air Limbah

2. Komponen SPALD Terpusat

Komponen:

a) sistem layanan pemipaan,

b) sistem pengumpulan,
c) sistem pengolahan terpusat 3. Pipa Air Buangan

B. Persyaratan Teknis Manhole

A. Jenis Manhole

1. Manhole dangkal: 0,75-0,9 m> tutup kedap air

2. Manhole normal: 1,0-1,5m > tutup berat
3. Manhole dalam: >1,5m > tutup berat

B. Ukuran Manhole:

1. Manhole dangkal: 75cmx75cm atau diameter 60cm

2. Manhole normal: 120cm x190 cm atau diameter 1,2 m
3. Manhole dalam: 120cm x190 cm atau diameter 1,4 m

21 Modul Utilitas dan Perawatan Bangunan
