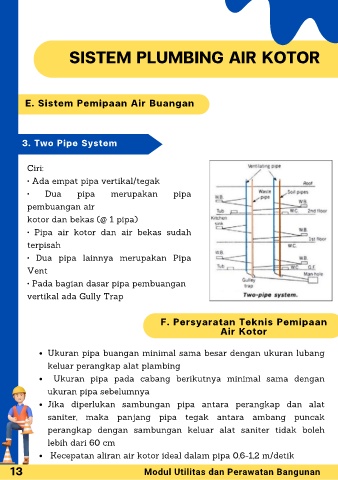

SISTEM PLUMBING AIR KOTOR
E. Sistem Pemipaan Air Buangan
3. Two Pipe System
Ciri:
• Ada empat pipa vertikal/tegak
• Dua pipa merupakan pipa
pembuangan air
kotor dan bekas (@ 1 pipa)
• Pipa air kotor dan air bekas sudah
terpisah
• Dua pipa lainnya merupakan Pipa
Vent
• Pada bagian dasar pipa pembuangan
vertikal ada Gully Trap
F. Persyaratan Teknis Pemipaan
Air Kotor
3. Pipa Air Buangan
Ukuran pipa buangan minimal sama besar dengan ukuran lubang
keluar perangkap alat plambing
Ukuran pipa pada cabang berikutnya minimal sama dengan
ukuran pipa sebelumnya
Jika diperlukan sambungan pipa antara perangkap dan alat
saniter, maka panjang pipa tegak antara ambang puncak
perangkap dengan sambungan keluar alat saniter tidak boleh
lebih dari 60 cm
Kecepatan aliran air kotor ideal dalam pipa 0,6-1,2 m/detik
