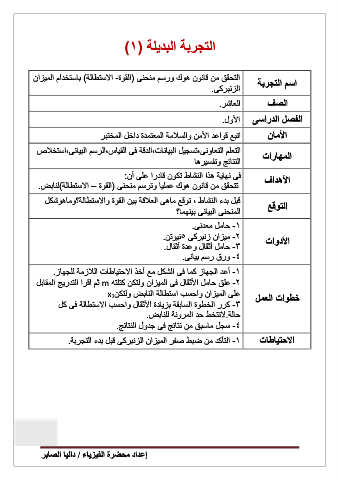

Page 6 - التجارب البديلة في الفيزياء
P. 6
التجربة البديلة ()1
التحقق من قانون هوك ورسم منحنى (القوة -الاستطالة) باستخدام الميزان اسم التجربة
الزنبركى. الصف
العاشر. الفصل الدراسى
الأمان
الأول. المهارات
الأهداف
اتبع قواعد الأمن والسلامة المعتمدة داخل المختبر التوقع
التعلم التعاونى،تسجيل البيانات،الدقة فى القياس،الرسم البيانى،استخلاص الأدوات
النتائج وتفسيرها
خطوات العمل
فى نهاية هذا النشاط تكون قادرا على أن:
تتحقق من قانون هوك عمليا وترسم منحنى (القوة – الاستطالة)لنابض. الاحتياطات
قبل بدء النشاط ،توقع ماهى العلاقة بين القوة والاستطالة؟وماهوشكل
المنحنى البيانى بينهما؟
-1حامل معدنى.
-2ميزان زنبركى 5نيوتن.
-3حامل أثقال وعدة أثقال.
-4ورق رسم بيانى.
-1أعد الجهاز كما فى الشكل مع أخذ الاحتياطات اللازمة للجهاز.
-2علق حامل الأثقال فى الميزان ولتكن كتلته mثم اقرا التدريج المقابل
على الميزان واحسب استطالة النابض ولتكن.x1
-3كرر الخطوة السابقة بزيادة الأثقال واحسب الاستطالة فى كل
حالة.لاتتخط حد المرونة للنابض.
-4سجل ماسبق من نتائج فى جدول النتائج.
-1التأكد من ضبط صفر الميزان الزنبركى قبل بدء التجربة.
إعداد محضرة الفيزياء /داليا الصابر
