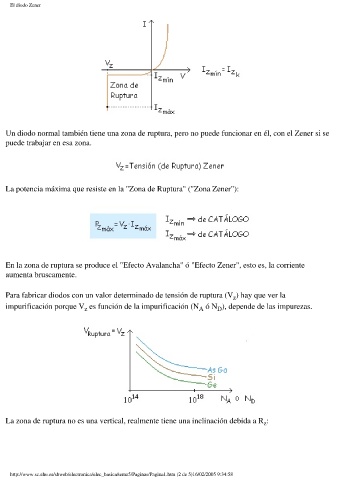

El diodo Zener
Un diodo normal también tiene una zona de ruptura, pero no puede funcionar en él, con el Zener si se
puede trabajar en esa zona.
La potencia máxima que resiste en la "Zona de Ruptura" ("Zona Zener"):
En la zona de ruptura se produce el "Efecto Avalancha" ó "Efecto Zener", esto es, la corriente
aumenta bruscamente.
Para fabricar diodos con un valor determinado de tensión de ruptura (V ) hay que ver la
z
impurificación porque V es función de la impurificación (N ó N ), depende de las impurezas.
A
z
D
La zona de ruptura no es una vertical, realmente tiene una inclinación debida a R :
z
