Problemas

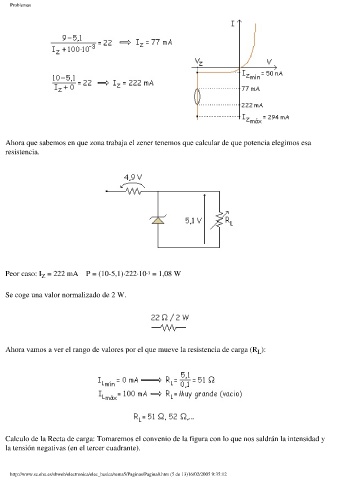

Ahora que sabemos en que zona trabaja el zener tenemos que calcular de que potencia elegimos esa
resistencia.

Peor caso: I = 222 mA P = (10-5,1)·222·10 = 1,08 W
-3
Z

Se coge una valor normalizado de 2 W.

Ahora vamos a ver el rango de valores por el que mueve la resistencia de carga (R ):
L

Calculo de la Recta de carga: Tomaremos el convenio de la figura con lo que nos saldrán la intensidad y
la tensión negativas (en el tercer cuadrante).
