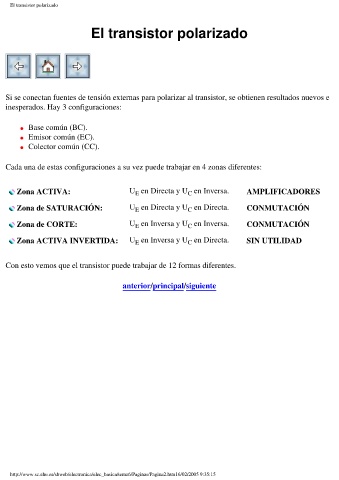

El transistor polarizado
El transistor polarizado
Si se conectan fuentes de tensión externas para polarizar al transistor, se obtienen resultados nuevos e
inesperados. Hay 3 configuraciones:
l Base común (BC).
l Emisor común (EC).
l Colector común (CC).
Cada una de estas configuraciones a su vez puede trabajar en 4 zonas diferentes:
Zona ACTIVA: U en Directa y U en Inversa. AMPLIFICADORES
E
C
Zona de SATURACIÓN: U en Directa y U en Directa. CONMUTACIÓN
E
C
Zona de CORTE: U en Inversa y U en Inversa. CONMUTACIÓN
E
C
Zona ACTIVA INVERTIDA: U en Inversa y U en Directa. SIN UTILIDAD
C
E
Con esto vemos que el transistor puede trabajar de 12 formas diferentes.
