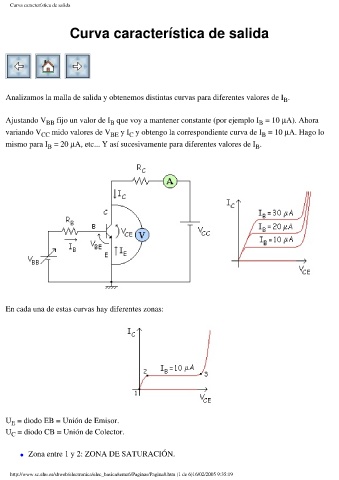

Curva característica de salida
Curva característica de salida
Analizamos la malla de salida y obtenemos distintas curvas para diferentes valores de I .
B
Ajustando V BB fijo un valor de I que voy a mantener constante (por ejemplo I = 10 mA). Ahora
B
B
variando V CC mido valores de V BE y I y obtengo la correspondiente curva de I = 10 mA. Hago lo
B
C
mismo para I = 20 mA, etc... Y así sucesivamente para diferentes valores de I .
B
B
En cada una de estas curvas hay diferentes zonas:
U = diodo EB = Unión de Emisor.
E
U = diodo CB = Unión de Colector.
C
l Zona entre 1 y 2: ZONA DE SATURACIÓN.
