Más dispositivos optoelectrónicos
diseñarlos hay que tener en cuenta esto).

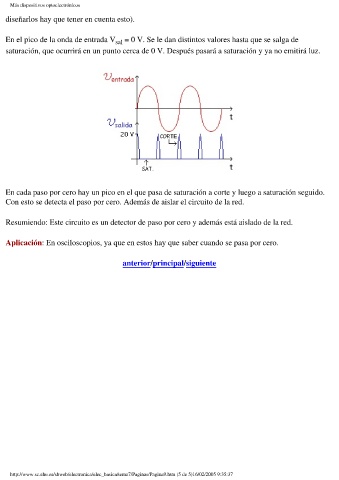

En el pico de la onda de entrada V = 0 V. Se le dan distintos valores hasta que se salga de
sal
saturación, que ocurrirá en un punto cerca de 0 V. Después pasará a saturación y ya no emitirá luz.
En cada paso por cero hay un pico en el que pasa de saturación a corte y luego a saturación seguido.
Con esto se detecta el paso por cero. Además de aislar el circuito de la red.
Resumiendo: Este circuito es un detector de paso por cero y además está aislado de la red.
Aplicación: En osciloscopios, ya que en estos hay que saber cuando se pasa por cero.
