Teknik Gambar Manufaktur

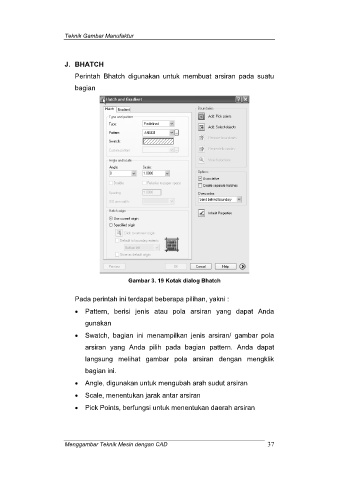

                        J.  BHATCH

                           Perintah  Bhatch  digunakan  untuk  membuat  arsiran  pada  suatu
                           bagian








































                                              Gambar 3. 19 Kotak dialog Bhatch

                           Pada perintah ini terdapat beberapa pilihan, yakni :

                             Pattern,  berisi  jenis  atau  pola  arsiran  yang  dapat  Anda

                               gunakan
                             Swatch,  bagian  ini  menampilkan  jenis  arsiran/  gambar  pola

                               arsiran  yang  Anda  pilih  pada  bagian  pattern.  Anda  dapat

                               langsung  melihat  gambar  pola  arsiran  dengan  mengklik
                               bagian ini.

                             Angle, digunakan untuk mengubah arah sudut arsiran

                             Scale, menentukan jarak antar arsiran
                             Pick Points, berfungsi untuk menentukan daerah arsiran







                        Menggambar Teknik Mesin dengan CAD                                     37
