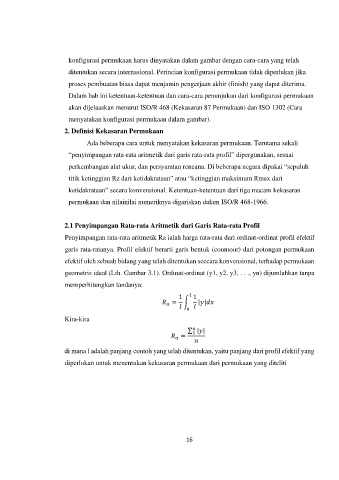

konfigurasi permukaan harus dinyatakan dalam gambar dengan cara-cara yang telah

ditentukan secara internasional. Perincian konfigurasi permukaan tidak diperlukan jika

proses pembuatan biasa dapat menjamin pengerjaan akhir (finish) yang dapat diterima.
Dalam bab ini ketentuan-ketentuan dan cara-cara penunjukan dari konfigurasi permukaan

akan dijelaaskan menurut ISO/R 468 (Kekasaran 87 Permukaan) dan ISO 1302 (Cara
menyatakan konfigurasi permukaan dalam gambar).

2. Definisi Kekasaran Permukaan
Ada beberapa cara untuk menyatakan kekasaran permukaan. Terutama sekali

“penyimpangan rata-rata aritmetik dari garis rata-rata profil” dipergunakan, sesuai

perkembangan alat ukur, dan persyaratan rencana. Di beberapa negara dipakai “sepuluh
titik ketinggian Rz dari ketidakrataan” atau “ketinggian maksimum Rmax dari

ketidakrataan” secara konvensional. Ketentuan-ketentuan dari tiga macam kekasaran
permukaan dan nilainilai numeriknya digariskan dalam ISO/R 468-1966.

2.1 Penyimpangan Rata-rata Aritmetik dari Garis Rata-rata Profil
Penyimpangan rata-rata aritmetik Ra ialah harga rata-rata dari ordinat-ordinat profil efektif

garis rata-ratanya. Profil efektif berarti garis bentuk (countour) dari potongan permukaan
efektif oleh sebuah bidang yang telah ditentukan seccara konvensional, terhadap permukaan

geometris ideal (Lih. Gambar 3.1). Ordinat-ordinat (y1, y2, y3, . . ., yn) dijumlahkan tanpa

memperhitungkan tandanya:
1 1 1
= ∫ | |

0
Kira-kira

∑ | |
= 1

di mana l adalah panjang contoh yang telah ditentukan, yaitu panjang dari profil efektif yang
diperlukan untuk menentukan kekasaran permukaan dari permukaan yang diteliti

16
