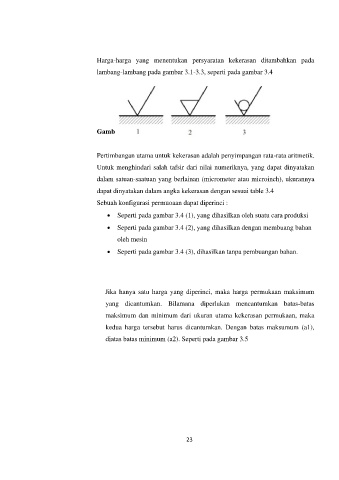

Harga-harga yang menentukan persyaratan kekerasan ditambahkan pada

lambang-lambang pada gambar 3.1-3.3, seperti pada gambar 3.4

Gambar 3.4 Penunjukkan kekerasan Permukaan

Pertimbangan utama untuk kekerasan adalah penyimpangan rata-rata aritmetik.

Untuk menghindari salah tafsir dari nilai numeriknya, yang dapat dinyatakan
dalam satuan-saatuan yang berlainan (micrometer atau microinch), ukurannya

dapat dinyatakan dalam angka kekerasan dengan sesuai table 3.4

Sebuah konfigurasi permuoaan dapat diperinci :
• Seperti pada gambar 3.4 (1), yang dihasilkan oleh suatu cara produksi

• Seperti pada gambar 3.4 (2), yang dihasilkan dengan membuang bahan

oleh mesin
• Seperti pada gambar 3.4 (3), dihasilkan tanpa pembuangan bahan.

Jika hanya satu harga yang diperinci, maka harga permukaan maksimum

yang dicantumkan. Bilamana diperlukan mencantumkan batas-batas
maksimum dan minimum dari ukuran utama kekerasan permukaan, maka

kedua harga tersebut harus dicantumkan. Dengan batas maksumum (a1),

diatas batas minimum (a2). Seperti pada gambar 3.5
